BB Davis Matot Tidak Ada Tegangan

Blackberry matot dipasang power supply tidak respon – Melanjutkan pembahasan dari artikel utama yaitu 6 solusi bb davis 9220 matot maka akan saya update apabila ada kasus yang masuk dan disertai dengan cara mengatasinya karena memang beda penyebab tentu beda juga solusinya.

Masuk bb davis mati total dengan ciri-ciri:

  1. Kondisi mesin masih rapih
  2. Dipasang usb tidak terdeteksi sama sekali di komputer
  3. Dipasang power supply di GND dan Vbat dengan ukuran 3.7v tidak ada arus yang masuk sama sekali (pada gambar, pin no.1 dan nomor.2)
  4. Tetapi apabila pasang power supply ke Vsys maka akan langsung short full (pada gambar, pin nomor.1 dan nomor.3)
    Langkah-langkah untuk mengatasinya bisa dilihat langsung di ponsel rusak.
    Cek short antara Vbat atau Vsys bb davis

Cara mengatasinya:

  1. Karena kita tahu yang short di daerah Vsys, jadi ada kemungkinan kapasitor ada yang jebol.
  2. Mau angkat satu-satu kapasitor di sekitar ic power ini akan memakan waktu lama, karena walau yang jebol cuma satu tetapi kapasitor yang terhubung lainnya seolah-olah short juga ketika di tes multitester.
  3. Jadi ambil batre yang full, solder (-) ke GND pada PCB dan (+) pada Vsys langsung, karena pake power supply tidak kuat untuk yang short full terkecuali PS khusus.
  4. Maka untuk kasus saya kapasitor yang jebol langsung keluar api dan berasap dan dapat dilihat langsung.

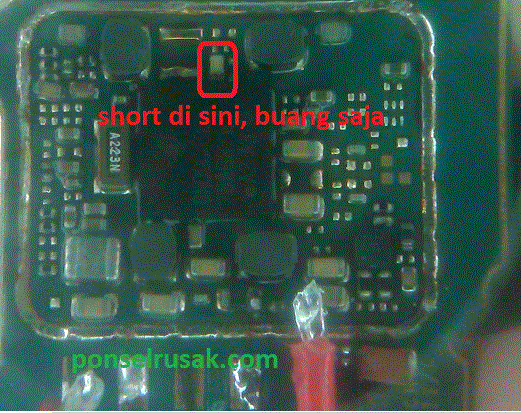

  5. Ini bagian yang short
    Untuk mengatasi davis 9220 mati total amper tidak jalan.
    Kapasitor jebol bb davis
  6. Untuk kasus anda mungkin kapasitor yang lain yang short, jadi gunakan saja teknik jumper baterai ini.
  7. Setelah dibuang lampu led langsung nyala
    Untuk tutorial lengkapnya bisa kunjungi halaman blog ponsel rusak ini.
    Led nyala setelah short hilang
  8. Dan setelah cek dengan lcd jalan loading normal
    Cara lengkapnya bisa dibaca di blog ini.
    Berhasil loading
  9. Selesai.
  10. Untuk lebih lengkap silahkan baca Jurus pamungkas BB Davis matot

Artikelnya sudah tersedia dalam bentuk ebook, silahkan  Download PDF

Demikianlah cara mengatasi BB Davis matot yang tidak ada reaksi ketika dipasang usb dan power supply karena short full di daerah vsys semoga bisa membantu rekan yang mengalami hal yang sama persis. Follow Ponsel Rusak untuk mendapat update artikel lainnya terima kasih.
