Tahapan mengatasi Blackberry 9220 mati – Baiklah kali ini akan kita bahas lagi tentang smartphone jenis ini yang lagi marak-maraknya mengalami kerusakan terutama mati total. Sebenarnya sudah ada 2 artikel sebelumnya yang juga membahas tentang hal ini, yang satunya secara garis besar dan yang satunya karena tidak ada tegangan yang masuk sama sekali.

Kebetulan ada servisan yang masuk yang sebenarnya sama saja kondisinya dengan davis matot yang masuk sebelumnya, tapi yang satu ini dijumper bagian konektor baterai-nya oleh orang sebelumnya karena si user bilang kalau bb ini pernah diservis tapi sekarang hanya bisa nyala kalau dipancing dengan charger/ usb.

Silahkan baca artikel terdahulu:

  1. 6 Solusi bb davis matot
  2. BB davis matot tidak ada tegangan
  3. Artikel ini juga sudah diarsipkan dalam format pdf, silahkan di ambil ;

Nah, dari hasil kedua artikel tersebut maka diterapkan pada bb 9220 ini yang dengan kondisi;

  • Dipasang baterai tidak mau menyala secara normal
  • Tapi kalau dipancing dengan cara dicolokkan charger atau kabel usb maka bisa menyala
  • Kondisi bb panas saat menyala
  • Pas dibongkar ada jumperan kabel dari konektor baterai ke pcb
  • Kondisi selain konektor baterai itu masih belum diganggu

Tahapan Jurus Pamungkas Atasi BB Davis Matot oleh Ponselrusak.com:

  1. TAHAP 1 (Membersihkan konektor dari pengerjaan teknisi sebelumnya)
    • Buang solderan kabel dari konektor baterai seluruhnya.
    • Bersihkan penampang konektor baterai yang di pcb dan tutup dengan lempengan tembaga dari pcb mesin hp lain
    • Ganti konektor baterai yang di kerangka kesing, karena yang lama sudah bekas timah
    • Tes pasang kerangka dan baterai hasilnya masih tidak menyala dan masih harus dicolok usb/cas baru bisa nyala
  2. TAHAP 2 (Cek bagian yang short)
    • Cek dua kapasitor di dekat konektor lcd, kalau short buang saja, kalau ragu tetap buang saja keduanya
      Untuk cara lengkap atasi bb davis matot silahkan kunjungi halaman ini.

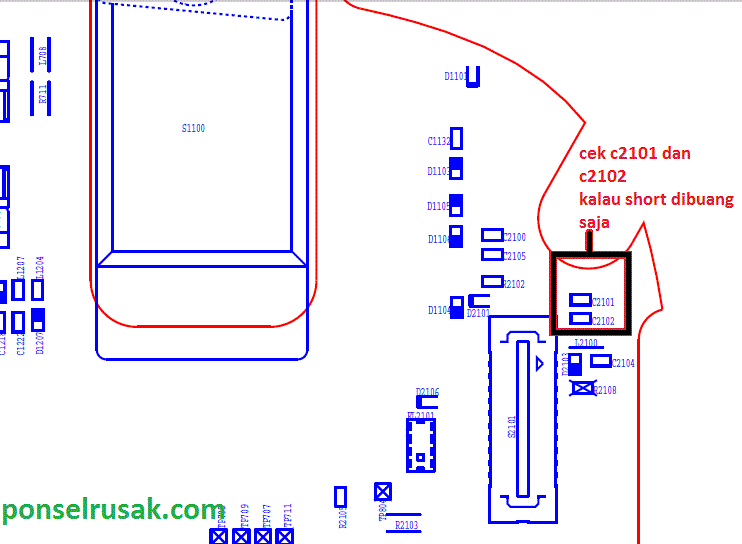

      Cek c2101 dan c2102
    • Buang D1501 dan D1502
      Cara lengkapnya untuk solusi davis matot masuk ke sini.
      Buang D1501 dan D1502
    • Tes pasang kerangka dan baterai, kalau masih belum hidup lanjut ke tahap berikutnya
  3. TAHAP 3 (Cek short di Vsys dan suntik tegangan)
    • Cek dengan multitester apakah titik Vsys short atau tidak

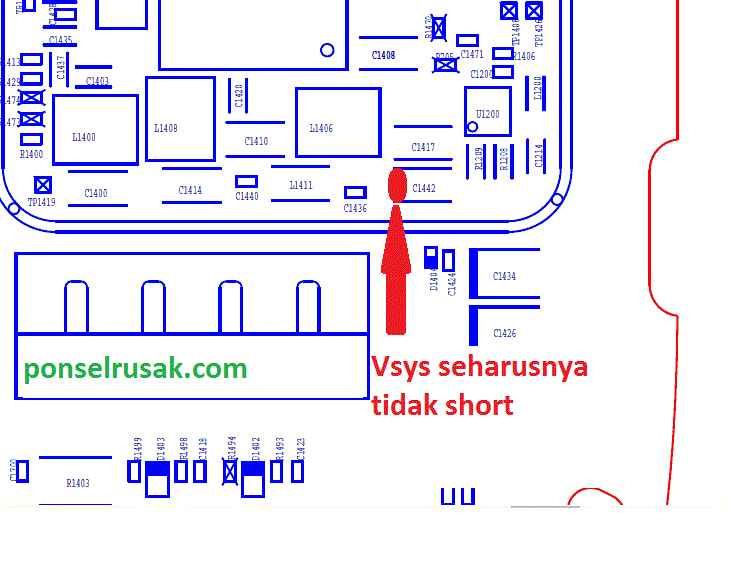

      Tahapan mengatasi davis mati dengan mengecek jalur vsys
      Vsys BB Davis
    • Kalau ternyata titik Vsys short, maka kita lakukan penyuntikan tegangan sekitar 3.7V ke titik tersebut.
    • Sistem suntik tegangan ini untuk mendeteksi capasitor yang mana sebenarnya yang jebol sehingga menyebabkan vsys ikut-ikutan short
    • Kalau mau cek angkat pasang satu persatu seluruh capasitor lama bro.
  4. TAHAP 4 (Membuat alat suntik tegangan ke Vsys)
    • Kalau sudah punya power supply khusus buat suntik tegangan silahkan gunakan itu.
    • Kalau power supply biasa, pas dipasang ke hp short biasanya langsung otomatis bunyi dan menyetop tegangan output. Jadi tidak bisa pakai ps biasa.
    • Caranya kita pakai baterai hp yang full dan solder positif dan negatif dengan kabel yang agak tebal, kalau pakai kabel kecil biasanya tidak efektif
      Kita menggunakan baterai bekas yang full untuk suntik tegangan di bb 9220.
      Baterai untuk suntik tegangan ke Vsys
    • Lepaskan kaleng penutup ic power dan penutup ic flash dan cpu untuk melihat capasitor yang hangus saat kita suntik tegangan.
    • Solder kabel negatif ke GND/ground dan kabel positif baterai ke titik Vsys
      Untuk mencari capasitor yang short pada bb davis
      Jumper tegangan baterai ke Vsys
    • Dengan cara ini capasitor penyebab short akan hangus dan bisa terlihat, ataupun kalau ic power yang jebol maka akan terasa sangat panas pada ic.
    • INGAT UNTUK BERHATI-HATI TERHADAP BATERAI KALAU PANAS BATERAINYA SEGERA LEPAS SOLDERAN.
    • Kalau sudah tahu capasitor yang jebol karena kelihatan hangus, buang kapasitor tersebut
    • Cek pakai power supply apakah masih short di Vsys atau sudah tidak lagi.
    • Kalau masih short silahkan ulangi untuk mencari kapasitor yang jebol berikutnya, tapi pada kasus saya niasanya hanya satu kapasitor yang jebol.
    • Tes pasang kerangka dan baterai, kalau sudah nyala berarti sukses.
    • Kalau tidak menyala lanjut ke tahap berikut.
  5. TAHAP 5 (Jumper Vbatt dan Vsys)
    • Silahkan jumper Vbatt ke titik Vsys

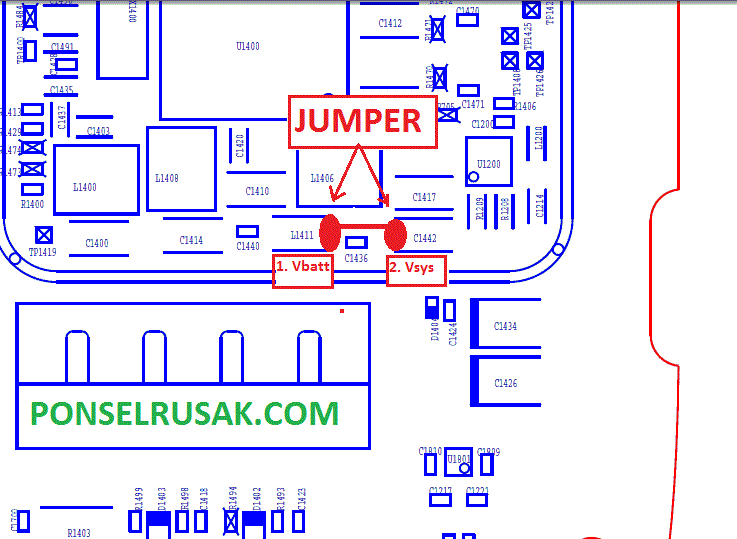

      Cara mengambil tegangan Vbat ke Vsys pada blackberry 9220
      Jumper Vbatt ke Vsys
    • Tes pasang kerangka dan baterai, kalau sudah menyala berarti anda berhasil pada tahap ini.
    • Kalau belum lanjut ke tahap berikutnya
  6. TAHAP 6 (Shock terapi ala Tiander Moenroe)
    • Ini merupakan tahap terakhir kalau masih tidak berhasil silahkan cari teknik lain atau kembalikan saja ke user
    • Pasang power supply dengan tegangan normal 3.7v ke konektor baterai (bisa dijumper langsung negatif PS ke ground dan positif PS ke konektor Vbatt)
    • Atau bisa juga hanya dengan menggunakan charger yang dicolokkan ke konektor casnya.
    • Kasih minyak amtech sekitar ic flash
    • Panasi dari bawah pcb pas di area ic flash
    • Otomatis Arus yang ditunjukkan di power supplya kian meningkat seiring dengan lama anda memblower pcb tersebut
    • Dinginkan sebentar dan tes dihidupkan
    • Kalau saya pada tahap ini 80% sering berhasil dan menyala normal kembali.
    • Silahkan dirapihkan bb nya.

Demikianlah Jurus Pamungkas secara garis besar dalam menghadapi Blackberry davis 9220 yang mati total, semoga rekan-rekan yang sedang bergelut dengak davis ini juga bisa menyelesaikannya dan segera membuat nota. Terus kunjungi blog Ponsel rusak, terima kasih.
